RM46L830CZWTT是一款高性能安全系統微控制器系列。此安全架構包括：

? 以鎖步模式運行的雙核CPU

? CPU和存儲器內置自檢(BIST)邏輯

? 閃存和數據SRAM上的ECC

? 外設存儲器的奇偶校驗

? 外設I/O上的回路功能

RM46L830CZWTT集成了ARM Cortex-R4F浮點CPU，此CPU提供一個高效1.66DMIPS/MHz，并且 能夠以高達200MHz運行的配置，從而提供高達332DMIPS。 此器件支持小端序[LE]格式。

RM46L830CZWTT具有最高1.25MB集成閃存和最高192KB數據RAM ，此配置具有單個位糾錯和雙位糾錯功能。 這個器件上的閃存存儲器是一個由64位寬數據總線接口實現的非易失性、電可擦除并且可編程的存儲器。 為了實現所有讀取、編程和擦除操作，此閃存運行在一個3.3V電源輸入上（與I/O電源一樣的電平）。 當處于管線模式中時，閃存可在高達200MHz的系統時鐘頻率下運行。SRAM在整個支持的頻率范圍內支持字節、半子、字和雙字模式的單周期讀取和寫入訪問。

RM46L830CZWTT特有針對基于實時控制的外設，其中包括2個下一代高端定時器(N2HET)時序協處理器，此協處理器具有多達44個I/O端子，7個支持多達14個輸出的增強型脈寬調制器(ePWM)模塊，6個增強型捕捉(eCAP)模塊，2個增強型正交編碼器脈沖(eQEP)模塊，以及2個支持多達24個輸入的12位模數轉換器(ADC)。

N2HET1是一款高級智能定時器，此定時器能夠?yàn)閷?shí)時應用提供精密的計時功能。該定時器為軟件控制型，采用一個精簡指令集，并具有一個專用的定時器微級機和一個連接的I/O端口。N2HET可被用于脈寬調制輸出、捕捉或者比較輸入，或者通用I/O。N2HET特別適合于那些需要多種傳感器信息的應用，以及那些要求具有復雜和準確時間脈沖的驅動致動器的應用。一個高端定時器傳輸單元(HTU)能夠執行DMA類型處理來與主存儲器之間傳輸N2HET數據。 一個內存保護單元(MPU)被內置于HTU內。

ePWM 模塊能夠用最少的 CPU 開銷或干預來生成復雜脈寬波形。 ePWM 易于使用，并且支持高側和低側 PWM 和死區生成。 借助于集成觸發區保護以及與片載 MibADC 的同步，ePWM 模塊非常適合于數字電機控制應用。

eCAP模塊在外部事件的精確定時捕捉十分重要的系統中是必不可少的。在不被用于捕捉應用時，eCAP還可被用于監視ePWM輸出或用于簡單的PWM生成。

eQEP模塊用于與一個線性或旋轉遞增編碼器進行直接連接以從一個高性能運動和位置控制系統中正在旋轉的機械中獲得位置、方向和速度信息。

此器件具有212位分辨率MibADC，每個MibADC總共具有24個通道和受64字奇偶校驗保護的緩沖器RAM。MibADC通道可被獨立轉換或者可針對順序轉換序列由軟件成組。16個輸入可在2個MibADC間共用。有三個獨立的組。每個組可在被觸發時被轉換一次，或者通過配置以執行連續轉換模式。MibADC1還支持外部模擬復用器的使用。

此器件有多個通信接口：3個MibSPI，2個SPI，1個LIN1個SCI，3個DCAN，1個I2C，和1個USB模塊。SPI為相似移位寄存器類型器件之間的高速通信提供了一種便捷方法。 LIN支持本地互聯標準2.0并可被用作一個使用標準不歸零碼(NRZ)格式的全雙工模式UART。DCAN支持CAN 2.0（A和B）協議標準并使用一個串行、多主控通信協議，此協議用高達1Mbps的穩健耐用通信速率有效支持分布式實時控制。 DCAN非常適合工作于嘈雜和惡劣環境中的系統（例如：汽車和工業領域），此類應用需要可靠的串行通信或多路復用布線。

I2C模塊是一個多主控通信模塊，此模塊通過I2C串行總線在微控制器和一個I2C兼容器件之間提供一個接口。此I2C支持100Kbps和400Kbps的速度。

一個調頻鎖相環(FMPLL)時鐘模塊被用來將外部頻率基準與一個內部使用的更高頻率相乘。此全局時鐘模塊(GCM)管理可用時鐘源與器件時鐘域間的映射。

此器件還有一個外部時鐘前置分頻器(ECP)模塊，當被啟用時，此模塊在ECLK端子上輸出一個連續外部時鐘。ECLK頻率是一個外設接口時鐘(VCLK)頻率的用戶可編程比例。這個可被外部監視的低頻輸出作為此器件運行頻率的指示器。

直接內存訪問(DMA)控制器有16個通道，32個控制數據包和對其內存的奇偶校驗保護。MPU被內置在DMA中，以保護內存不受錯誤傳輸?shù)挠绊憽?/span>

錯誤信令模塊(ESM)監控所有器件錯誤并在檢測到一個故障時確定是觸發一個中斷還是觸發一個外部錯誤引腳/球狀引腳?？蓮耐獠勘O(jiān)視的nERROR端子可作為一個微控制器中故障條件的指示器。

外部?jī)?nèi)存接口(EMIF)提供到異步和同步內存或者其它從器件的內存擴展。

一個參數覆蓋模塊(POM)被用來提高應用代碼的校準功能。POM能夠?qū)㈤W存訪問重新路由至內部存儲器或EMIF，從而避免了閃存內參數更新所需的重編程步驟。

特性

? 針對安全關鍵應用的高性能微控制器

– 運行在鎖步中的雙中央處理單元(CPU)

– 閃存和RAM接口上的ECC

– 內置CPU和片上RAM自檢

– 帶有錯誤引腳的錯誤信令模塊

– 電壓和時鐘監視

? ARM?Cortex?–R4F 32位RISC CPU

– 具有8級流水線的1.66DMIPS/MHz

– 支持單精度和雙精度的浮點運算單元(FPU)

– 12區域內存保護單元

– 帶有第三方支持的開放式架構

? 運行條件

– 200MHz系統時鐘

– 內核電源電壓(VCC)：1.14V至1.32V

– I/O電源電壓 (VCCIO)：3.0V至3.6V

? 集成存儲器

– 最高1.25MB具有糾錯碼(ECC)的程序閃存

– 最高192KB具有ECC的RAM

– 針對具有ECC的仿真EERPOM的64KB閃存

? 16位外部存儲器接口(EMIF)

? 通用平臺架構

– 系列間一致的存儲器映射

– 實時中斷(RTI)定時器（操作系統(OS)定時器）

– 128通道矢量中斷模塊(VIM)

– 2通道循環冗余校驗器(CRC)

? 直接內存訪問(DMA)控制器

– 16通道和32控制數據包

– 針對控制數據包RAM的奇偶校驗保護

– 由專用MPU保護的DMA訪問

? 帶有內置跳周檢測器的調頻鎖相環(FMPLL)

? 獨立的非調制PLL

? IEEE 1149.1 JTAG，邊界掃描和ARM CoreSight?組件

? 高級JTAG安全模塊(AJSM)

? 跟蹤和校準功能

– 參數覆蓋模塊(POM)

? 16個能夠生成中斷的通用輸入/輸出(GPIO)引腳

? 針對電機控制的增強型時序外設

– 7個增強型脈寬調制器(ePWM)模塊

– 6個增強型捕捉(eCAP)模塊

– 2個增強型正交編碼器脈沖(eQEP)模塊

? 2個高端定時器(N2HET)模塊

– N2HET1：32個可編程通道

– N2HET2：18個可編程通道

– 160個字指令RAM，每個都帶有奇偶校驗保護

– 每個N2HET包括硬件角發生器

– N2HET上的專用傳輸單元(HTU)

? 2個10和12位復用模數轉換器(MibADC)模塊

– ADC1：24個通道

– ADC2：與ADC1共用的16個通道

– 64個結果緩沖器，每個緩沖器具有奇偶校驗保護

? 多通信接口

– USB

– 2端口USB主機控制器

– 1個全速USB設備控制器

? 3個CAN控制器(DCAN)

– 64個郵箱，每個郵箱具有奇偶校驗保護

– 與CAN協議版本2.0A和2.0B兼容

? 內部集成電路(I2C)

? 3個復用串行外設接口(MibSPI)模塊

– 128個字，每個字具有奇偶校驗保護

– 8個傳輸組

? 多達2個標準串行外設接口(SPI)模塊

? 2個通用異步收發器(UART)(SCI)接口，其中一個支持本地互連網絡(LIN 2.1)接口

? 封裝

– 144引腳四方扁平封裝(PGE)[綠色環保]

– 337球狀引腳柵格陣列封裝(ZWT)[綠色環保]

應用

? 工業安全應用

– 工業自動化

– 安全可編程邏輯控制器(PLC)

– 發電和配電

– 渦輪機和風力發動機

– 電梯和自動扶梯

? 醫療應用

– 呼吸機

– 除顫器

– 輸液泵和胰島素泵

– 放射治療

– 機器人外科手術

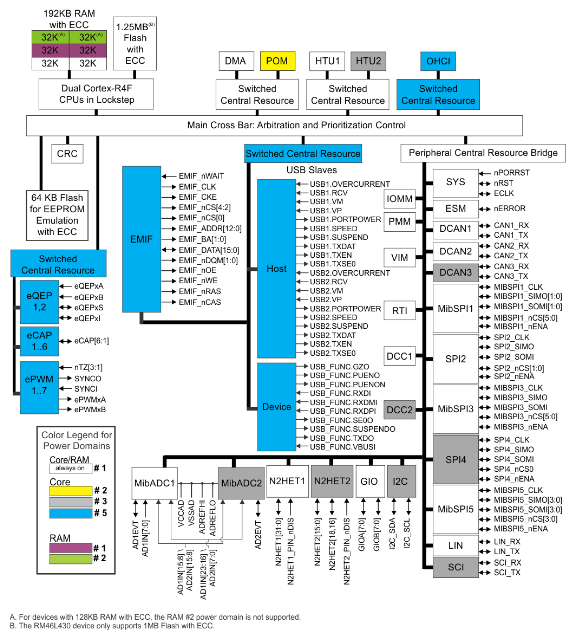

內部框圖
